訊美公園景區廣播對講（IPPBX）應急調度方案
發布日期:2021-11-22
點擊次數:
279
一、公共廣播概述
公共廣播系統屬于擴聲音響系統中的一個分支，而擴聲音響系統又稱專業音響系統涉及電聲、建聲和樂聲三種學科的邊緣科學。所以公共廣播系統最終效果涉及合理、正確的電聲系統設計和調試，良好的聲音傳播環境（建聲條件）和精確的現場調音三者最佳的結合，三者相輔相成缺一不可。
公共廣播作為一個系統問題，在系統設計中必須綜合考慮上述問題。在選擇性能良好的電聲設備基礎上，通過周密的系統設計，仔細的系統調試和良好的建聲條件上，達到聲音悅耳、自然的音響效果，公共廣播系統按用途可分為以下幾類：
1、室外廣播系統
室外廣播系統主要用于體育場、車站、公園、藝術廣場、音樂噴泉等。它的特點是服務區域面積大，空間寬廣。背景噪聲大；聲音傳播以直達聲為主；要求的聲壓級高，如果周圍有高樓大廈等反射物體，揚聲器布局又不盡合理，聲波經多次反射而形成超過50ms以上的延遲，會引起雙重聲或多重聲，嚴重時會出現回聲等問題，影響聲音的清晰度和聲像定位。室外系統的音響效果還受氣候條件、風向和環境干擾等影響。
2、室內廣播系統
室內廣播系統是應用最廣泛的系統，包括各類影劇院、體育場、歌舞廳等。它的專業性很強，既能非語言擴聲、又能供各類文藝演出使用，對音質的要求很高，系統設計不僅要考慮電聲技術問題，還要涉及建筑聲學問題。房間的體形等因素對音質有較大影響。
3、公共廣播系統
公共廣播系統為賓館、商廈、港口、機場、地鐵、學校提供背景音樂和廣播節目。近幾年來，公共廣播系統還兼做緊急廣播，可與消防報警系統聯動。公共廣播系統的控制功能較多。如選區廣播與全呼廣播功能、強制功換功能和優先廣播權功能等。揚聲器負載多而分散、傳輸線路長。為減少傳輸線路損耗，一般都采用70V或100V定電壓高阻抗輸送。聲壓要求不高，音質以中音和中高音為主。
4、會議系統
隨著國內、國際交流的增多，近年來電話會議，電視會議和數字化會議系統（DCN）發展很快。會議系統廣泛用于會議中心、賓館、集團和政府機關。會議系統包括會議討論系統、表決系統、同聲傳譯系統和電視會議系統。要求音、視頻（圖像）系統同步，全部采用電腦控制和儲存會議資料。
不管哪一種廣播音響系統，都可以基本分為四個部分：節目源設備、信號的放大和處理設備、傳輸線路和揚聲器系統。
二、公共廣播系統設計思想
嚴格按照中華人民共和國公安部火災自動報警系統設計規范（摘錄）（GB50116-98）作為設計依據，結合貴方的需求，用最佳設計方案體現最高的性能價格比，使系統的功能和指標達到國內同類型系統的先進行列，是我們的總體設計思想。具體體現在以下幾個方面：
1、先進性和可擴展性
現代信息技術的發展，新產品、新技術層出不窮。因此本系統在投資費用許可的情況下應充分利用現代最新技術，以使系統在盡可能長的時間內與社會發展相適應。但由于現代科學技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性。這種可擴展性不僅充分保護了甲方的投資，而且具有較高的綜合性能價格比。本設計對此均作了充分考慮，預埋了必要的管線，預留了各種接口，極便于系統的擴展和升級。
2、科學性和規范性
公共廣播系統與一般音響系統不同，是一個先進復雜的綜合性系統工程，必需從系統設計開始，包括施工、安裝、調試直到最后驗收的全過程，都嚴格按照國家有關的標準和規范，做好系統的標準化設計和科學的管理工作。最后提交正規的測試驗收報告及全套施工圖紙和技術資料供甲方存檔。特別作為政府撥款項目，必須確保整個工程經得起各方面的和較長時間的嚴格考驗。執行的主要規范內容包括：
GB50116-98《火災自動報警系統設計規范（摘錄）》；
GJG/T16-92《民用建筑電氣設計規范》；
GB/T50314-2000《智能建筑設計標準》；
JGJ/T 16-92 《民用建筑電氣設計規范》JGJ/T16-92中的有關規定；
GBJ116-88 《火災自動報警系統設計規范》；
GB/T15381-94《會議系統電視及音頻的性能要求》；
GBKJ-90《通信系統機房設計》；
GJBT-471《智能建筑弱電工程設計施工圖集》；
YD/T926.1-97《大樓通信綜合布線系統總規范》
3、安全性和可靠性
公共廣播系統的建設，直接影響著用戶的使用效果、外部形象及投資回報，因此系統設計必須安全、可靠，本方案已充分考慮采用成熟的技術和產品，在設備選型和系統的設計中盡量減少故障的發生。并從線路敷設、設備安裝、系統調試以及對甲方人員的技術培訓等方面，都必滿足可靠性的要求。特別重要的一點是本方案選用的所有主要關鍵設備，均取得該設備的生產廠家或代理商的授權證書，并承諾在工程設備的提供、技術支援及售后服務等方面給予全力支持。
三、需求分析
公園廣播主要是為了掩蓋嘈雜的噪音，為游客提供一個悠閑清新的環境，舒解游客心情，同時還有廣播通知、找人等公共廣播功能需求。背景音樂公園廣播是必須的基本功能，對所有公共場所提供背景音樂，掩蓋環境噪聲，創造一種輕松、和諧、優雅、浪漫的氣氛。根據需求我們只需在廣播系統的前端加上一臺智能控制主機，可實現定時將每天需固定播出的廣播內容，按照預先排好的播放列表，到時自動播出到各個指定區域。
根據項目單位要求，在公園各主要干道兩旁、綠化帶、大門口、娛樂場所、小湖周邊等位置安裝公共廣播系統，用來滿足的背景音樂使用功能，覆蓋噪音美化環境；滿足在為人們提供優美動聽的音樂的同時，還可為人們提供各種信息廣播服務及消防、緊急事故廣播服務本次廣播系統的設計除了采用技術先進、功能完善的設備外，有關公園廣播點的選擇、廣播范圍、廣播功能的設計、設備的配置以及整個系統的完整性、可靠性、開放性及整體的防范水平等與公園本身的功能分區相互適應，這將作為本設計的重點。公園廣播目的主要為游客提供一個良好的、安全的優雅環境。
此外，現代化的公園管理越來越多地要求廣播系統不僅僅能實現背景音樂的功能，還要求在管理方面發揮作用。如消防報警系統聯動，緊急廣播等，作為公園廣播系統工程安全系數及穩定性能要求很高，必須確保系統高性能、高穩定，基于上述設計廣播系統可達到以下效果：
◆主要干道兩旁、綠化帶、大門口、娛樂場所、小湖周邊布置廣播點；
◆可與其它系統融洽聯結；
◆整個系統的可靠性高，開放性好，使用方便，擴充靈活；
◆自動廣播背景音樂功能。公園需要24小時不間斷自動播出背景音樂或錄制好的歡迎詞、游人須知等節目，廣播室無須專人看管；
◆系統要求采用定壓傳輸方式。室外區域要求安裝高級室外防雨型音柱；
◆臨時廣播：如緊急通知、尋人啟事、失物招領等可隨時切換到手動控制狀態。
四、主要方案設計
本設計是根據項目單位的要求，綜合吸取當前國內公共/消防廣播系統的先進技術，參照國家有關聲學標準及公共廣播系統設計要求，依據公園的建筑布局和使用功能要求，設計成設備先進、格調高雅、音質優美、功能齊全的現代化公共/消防廣播系統。所配置的主要設備均SIP協議進行傳輸以確保高超的性能指標，擬訂系統總體設計方案如下：
系統功能：系統平時播送背景音樂，一旦出現緊急情況（如火警）時，廣播系統可進行緊急廣播，由第一優先級的麥克風進行緊急發音，引導人群疏散。根據背景音樂創造一種輕松和諧的聽覺氛圍的功能要求，我們對揚聲器進行了分散均勻布置，實現無明顯聲源方向性，不影響人群正常交談。根據緊急廣播系統要求，擴聲系統保證了在緊急情況發生時需要的足夠聲揚強度，提供足以使建筑物內的人群能清晰地聽到警報、疏導的語音，另外從系統的穩定性考慮設置電源時序器、，為此系統將順序打開各個用電設備，避免各用電設備開機瞬間電壓同時升壓造成的后果，維持正常廣播狀態。
系統的組成：系統主要是由服務端、調度客戶端、音箱終端等組成。
根據公園室外情況和特點，本方案設計采用專業生產15W室外型全天候仿真草坪音箱，外型美觀，防水、防曬等特點。
功放設備負責是將信號放大，以達到每個區域喇叭都能聽到優美音樂，按照“功放的功率選配應是：實際功率=功放標稱功率*75%”原則。
為了能夠自動定時播放背景音樂，實現無人職守，本方案設計采用一臺中央控制主機控制所有設備的開關機，定時播放背景音樂，無須人工干預?？梢詫崿F(xiàn)真正的無人值守。
緊急廣播和背景音樂系統共同使用同一套設備，兼?zhèn)鋬煞N功能。針對會所的建筑特點及建筑面積的特殊性，按照地域為主兼顧使用功能的分區原則，采用1臺數控十六分區器，可以分為最多16個區域，每一個小區可以獨立控制，也可以任意組合控制；
由于主控設備較多、用電量大，為了防止瞬間開所有主控設備所產生的大電流，而對系統產生破壞，本設計建議采用2臺數控電源時序器對所有設備進行供電。
五、系統原理圖
在科技迅猛發展的今天，用戶對新技術應用的要求日益增強。提供符合客戶需求的技術和新產品更加重要。北京尋么時代信息技術有限公司自主研發廣播終端和調度服務器，通過調度客戶端來對廣播終端進行調度控制，可以對廣播終端設置區域，分組，對講，播放音頻文件，語音廣播喊話等功能
系統示意圖如下所示：
六、系統主要功能與特點

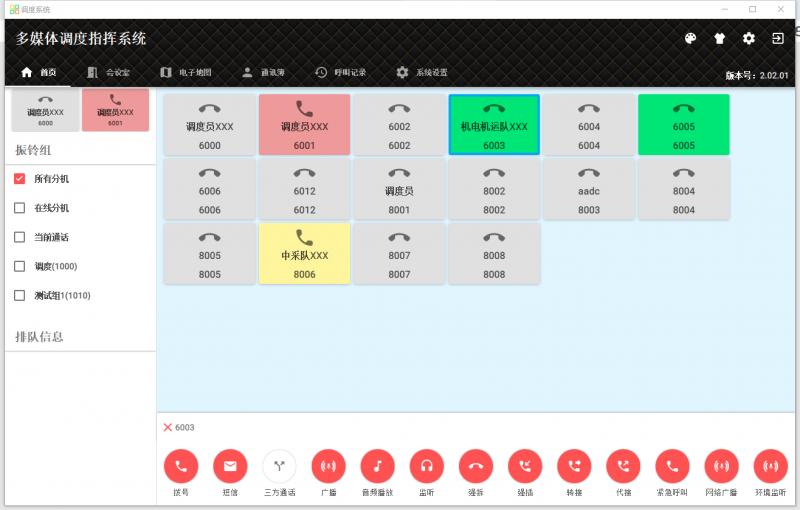

1、通過調度軟件可視化控制：
2、手動廣播：手動選擇單個或多個廣播終端播放音頻文件；
3、自動廣播：定時播放背景音樂；
4、人工喊話：廣播講話、插播全區或指定區域通知；
5、分區廣播：在系統上對廣播進行分區，可以進行分區廣播；
6、觸發廣播：預置多套播放節目表（節目編排時，可先試聽、選擇），供隨時調用，一周可設置七套節目，預置一周七天播放時間表，自動開啟、關閉系統電源，實現播音室無人值守全自動播放；
7、聯動攝像頭：可以設置視頻聯動功能，把廣播終端和監控攝像頭進行綁定，呼叫某個廣播終端的時候會自動彈出對應攝像頭的監控畫面。
