訊美對講廣播會議超融合通信方案
發布日期:2021-11-22
點擊次數:
279
一、需求分析
隨著公司業務的不斷發展，公司在全國建設了多個電廠。不管是公司總部還是下面的電廠都有PBX，總部和辦事處之間的互通需要通過PSTN網絡，傳統的辦公分機只能是辦公室的固定分機，而通過IP網絡通信，實現移動分機，不受地域約束，分機隨行，成為隨地隨時協同工作的典范。
訊美語音交換及融合通訊系統是專為企業設計的綜合通信解決方案，基于企業寬帶網絡提供先進的VOIP通信，同時兼容企業原有PSTN線路和設備的綜合智能通信平臺。
訊美語音交換及融合通訊系統更好的實現了傳統電話交換機系統所能提供的分機管理、智能總機、電話會議、呼叫隊列、一號通等各種語音通信服務，增強了這些功能的直觀性、交互性和性價比；另外一方面融合了軟終端、即時通訊、狀態監控、通訊錄、語音郵件等基于數據的功能，滿足企業對語音/數據融合的技術需求，推動企業通信系統和商業流程的整合，提升企業的形象，提高客戶滿意度，提高企業通信效率，進而為企業創造更多價值。
二、訊美SIP通信系統優勢
北京訊美時代信息技術有限公司長期致力于WIFI終端產品和IP PBX的研發，積累了豐富的行業知識和開發經驗，對客戶的開發需求有準確全面的理解。公司為中國領先的無線網絡公司，提供整套的網絡通信應用及集成方案，行業用戶涵蓋煤炭、石化、酒店、監獄等。公司產品已經量產三年，品質受到世界各國用戶的廣泛認可，如西門子、Motorola,等，訊美產品優勢具體如下：
1、自主組網，且組網便利，迅速組建無線多媒體通信網絡；
2、VoIP語音通信的優勢就是組網便捷。在所有工作和人員活動的場所，部署AP，實現AP覆蓋。然后將AP通過交換機和IP PBX連接，WIFI語音通信終端通過注冊分機號，就可以實現語音通信；
3、既可以實現零話費內網通信，還可以通過3G接入互聯網，實現VOIP低資費外網通信。終端撥打外線的權限可以通過IP PBX限制；
4、同傳統的固網和移動通信不同，WIFI移動語音通信視頻終端借助系統可以實現更多功能。例如呼叫轉接，呼叫待接，強制接聽，分組廣播，電話會議，電話錄音等；
5、XR1000DZ支持多媒體調度指揮系統，可以建立調度指揮中心，設備輕巧易安裝，拆卸。
6、自主的安全加密技術，專網專用，信息保密，公司內的語音、數據、圖像通信都在專網內部完成，可以保證各種信息、數據不會流失、泄密，不受公眾網絡的話務擁塞、升級改造、故障維護的影響，保證公司系統內部運營通信不間斷的要求；
7、訊美產品組網簡單，節省大量的線材成本，維護也十分方便，沒有任何的地域限制，同時產品使用方便；
8、具備的視頻通話的功能，若出現緊急情況，電廠員工可以第一時間通過實時視頻通信，把現場情況同步真實地反應給上級領導，保證更快速更有效率的完成任務；
9、具備多個系統接口，解決了不同廠家系統間的互聯，如：程控交換機，廣播系統，IP攝像儀，3G/4G系統等都可以做到兼容，擁有更多的創新應用，切實滿足用戶使用需要；
三、具體需求
1、前期需求
?。?）使用WCDMA+SIP WIFI無線視頻移動通信視頻終端，實現內網無線視頻通信終端之間視頻通信，還可以插入聯通3G卡撥打外線電話，視頻終端抓拍畫面，如出現緊急事件，事后調看視頻終端拍攝的錄像；
?。?）無線移動通信終端之間零話費內網全雙工通信；
?。?）無線移動通信終端之一對其它終端進行分組廣播、分組電話會議，或者強迫分機接聽；
（4）調度中心對所有無線通信終端分組廣播，全員廣播、分組電話會議，或者強迫分機接聽；
?。?）調度中心對無線通信終端進行單個通信；
?。?）調度中心對無線視頻通信終端召開視頻會議。
四、方案結構圖
五、方案描述
1、核心控制層
（1）XR1000DZ是最主要的語音和視頻的處理服務器，所有的語音視頻數據都要通過它來處理，調度服務器也是通過XR1000DZ來實現調度指揮功能，用戶只需要在XR1000DZ上開設分機號碼，把號碼分配給各個電站的視頻手機終端；
（2）調度系統可以對XR1000DZ下的所有分機進行強插，強拆，監聽，轉接，代接等操作，從而有效的對各個終端進行控制，提高工作效率；
（3）中心到每個終端都是通過光纖接入，所有的終端通過專網注冊到系統上。
2、視頻通話
?。?）每個手機終端都可以注冊一個XR1000DZ分配的電話號碼，同時注冊到XR1000DZ的系統上；
?。?）用戶在局端只需要通過電腦的軟電話，或視頻座機直接撥打視頻手機的分機號碼，手機端接通后就可以直接進行視頻通話
?。?）手機端也可以直接撥打中心的號碼進行視頻通話
3、系統對接
?。?）每個電廠放置一個FXO網關，程控交換機的分機線連接到網關的FXO口上，網關的網口連接到交換機上，通過專網和XR1000DZ做互相指向；
?。?）當用戶需要呼叫調度室的時候，可以提機，直接撥打調度室的號碼；調度室需要撥打程控交換機下面的分機也可以直接提機撥打?qū)Ψ降姆謾C(jī)。
六．方案實現
（1）移動指揮控制中心多媒體通信調度交換會議系統建立；
?。?）XR1000DZ作為IP音視頻交換及融合通信交流平臺，提供基于IP網絡更高級的SIP VOIP通信；
?。?）XR1000DZ為移動通信終端WIFI手機提供分機號碼，為注冊在IP PBX上的分機號碼提供音視頻交換和融合通信服務；
?。?）移動控制中心A與B各有一臺IP PBX，負責本移動控制中心的各移動通信終端之間的音視頻交換和融合通信服務
?。?）萬一移動控制中心A與B之間的無線橋接中斷，各自的區域的移動通信不會中斷;
?。?）XR1000DZ與AP通過交換機用網線相連；
?。?）XR1000DZ支持多媒體調度指揮系統，中心控制人員通過觸摸屏一體調度機，一鍵操作，可以完成單機呼叫、分組會議、分組廣播、全員會議、全員廣播、視頻會議、強插、轉接等調度指揮操作；
（8）工作人員可以手持移動調度臺，通過移動調度臺實現臨時建組、監聽等功能;
?。?）XR1000DZ支持視頻會議系統，可以為中心和移動視頻通信建立視頻會議。移動控制中心調度臺可以外接有源音箱，視需要可以對外廣播或者播放錄音文件;
（10）WIFI 視頻手機通過注冊分機號的方式經由AP接入XR1000DZ系統，工作人員分機隨行，實現對內全雙工通信。通過IP PBX，各分機間直接撥打分機號就可互通；撥打特定的號碼實現群組廣播、群組會議、分機強制接聽;
（11）調度中心A的分機號設置為800、801、802等，調度中心的B分機號設置為700、701、702等。8**的分機可以通過撥打8**的分機號碼互通、7**的分機可以通過撥打7**的分機號碼互通。8**和7**之間可以通過撥打分機號碼互通;
（12）事先在IP PBX上設置分機組，任一分機可以通過撥打特定的號碼加分機組的號碼實現單個分機對分機組或者全部分機的組廣播、組會議。
單個分機可以通過*96加分機號碼的方式，強制該分機接聽。例如調度中心A的控制員用調度分機800，撥打*96701，則701分機人員的話機自動接聽，免提打開，開始通信。
?。?3）移動指揮控制中心一旦通過3G/WCDMA或者其它方式接入到互聯網后。移動指揮控制中心的交換系統和辦公指揮控制中心的系統則通過IAX2互通；
?。?4）辦公指揮控制中心的分機（5**）可以和移動指揮控制中心的分機（7**、8**）通過分機號互撥建立呼叫，撥打特定的號碼實現群組廣播、群組會議、分機強制接聽；
?。?5）辦公指揮控制中心通過視頻會議系統，可以與移動指揮控制中心召開視頻會議。通過IP PBX，各分機間直接撥打分機號就可互通；
七．產品介紹
多媒體語音視頻系統
XR1000DZ功能包括基本的電話交換功能，如發起呼叫、接聽呼叫、轉移呼叫等。XR1000DZ針對復雜的業務應用提供高級功能，如振鈴組、呼出路由、來電路由等。XR1000DZ提供了呼叫流量統計，幫助系統管理員了解企業通信的動態信息，以適時調整企業通信資源，如外線數量等。
工作時間：允許設置上午到下午的工作時間，其余時間為休息時間。分機占線或者無應答處理—如果分機占線或者無應答，將來電轉接至語音信箱、其它分機或者自動話務員。
呼叫轉移：將來電轉移至其它分機或者轉移到一個外線號碼。這樣用戶就可以將電話轉移到家里、分公司或者手機。來電顯示—完全支持來電顯示標準，并且可以顯示拉丁字母和數字到具備來電顯示的模擬電話機上。
呼叫代答：用戶可以用另外一個分機接聽電話。
呼叫等待：用戶可以正在通話的呼叫設置為保持狀態，然后接聽另外一個呼叫，用戶可以在這 2 個呼叫之間切換。
最近來電信息：用戶可以收聽最近一次來電的時間和電話號碼，并可以呼叫這個電話號碼。
直接呼叫分機（DID）：設置來電路由后，允許呼叫不經過自動話務員而直接呼叫到分機。
免打擾：阻止所有到某一個分機的呼叫。
等候音樂：轉接電話過程中或者電話在被接聽之前播放音樂給呼叫者。
呼出路由：根據需要設置不同目的的呼叫使用不同的中繼，如長途呼叫使用 VoIP 路由。

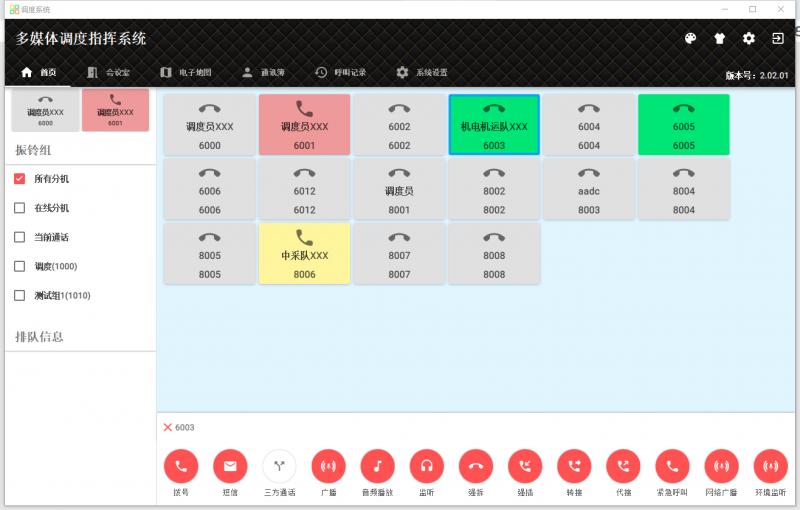

訊美多媒體調度指揮系統

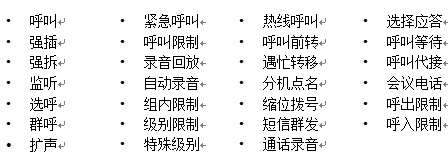

1、語音調度功能完整和豐富的新業務能力擴展
2、一機多調功能?？蓜澐侄鄠€(gè)模擬用戶組采用不同的電話號碼體系和多個調度臺，它們有各自的調度臺，這樣就虛擬成多個調度機。滿足不少既有總調又有專業調度的現實需要，節約投資便于管理。
3、從研發出第一款全屏觸摸屏式調度臺至今，我們不斷的改進和完善，造就了訊美系列出色的人機交流界面，所有操作均為一鍵到位。
4、電話本自動生成功能，添加和修改智能化，可查找任何可能的聯系方式，并一鍵撥出，大幅提高工作效率，降低調度人員工作強度。
5、圖形化設計，各類終端狀態一目了然。全面顯示呼叫狀態信息：調度界面可實時顯示調度中心所有終端的呼叫狀態，如：空閑、振鈴、通話等。
6、通話錄音：實時錄音系統，記錄整個應急作業過程中的任務下達、信息收集，以及處理過程中的一言一行。
7、電話會議：廣播會議，設置主席等。
8、緊急呼叫：系統具備預占優先呼叫能力，在緊急情況發生時，能拆除其他不重要呼叫資源來保障緊急呼叫的線路，最大程度保障應急通訊暢通。
9、話單管理：記錄每一個通話信息。
10、對講功能：可進行雙工揚聲（免提）對講，進行“一對一”或者“一對多”通話，像使用對講話機一樣方便。支持一鍵通話功能，用戶優先功能，創建動態組群，支持企業用戶的各種調度管理。
11、應急事件和一般事件詳細記錄和錄音操作
FXO網關
FXO語音網關是為運營商、虛擬運營商和企業設計的多功能、智能型、高性價比桌面式VoIP 語音接入網關。使用 FXO語音網關，運營商和虛擬運營商可以通過 IP 接入方式向用戶提供電話、IP 長途、 IP 電話超市和傳真等業務；也可以與傳統的 PBX 設備連接，為企業提供基于 IP 的廣域電話專網方案。
支持 SIP 和 MGCP 協議
具有穿越 NA
二次撥號
路由選擇
號碼變換
斷電逃生等功能
視頻手機
視頻手機采用android系統，可以讓用戶通過注冊到XR1000DZ上進行視頻通話，并且能夠和IP攝像頭進行通信。
支持SIP協議
采用H264壓縮編碼
語音編碼支持：G711A/U,G729,iLBC,SPEEX
3個功能鍵(3顆)+4側鍵
支持GSM / WCDMA / BT / GPSR
支持對講機
電池3500mAH
直徑23 彈片式防水喇叭 ， 1W（只能達到0.8） 8歐姆
帶手電筒功能
支持耳機接口，類型：3.5mm耳機
支持充電接口，共用USB
支持micro USB2.0
